二、电缆桥架的选择与安装

（一）适用范围
    XQJ系列电缆桥架适用于电压在 10千伏以下的电力电缆，以及控制电缆、照明配线等室内、室外架空电缆沟、遂道的敷设。
（二）结构特点与安装
    XQJ系列电缆桥架具有品种全、应用广、强度大、造价低、施工简单、配线灵活安装标准、外形美观的特点，对您处的技术改进、扩充电缆、维护检修带来方便。

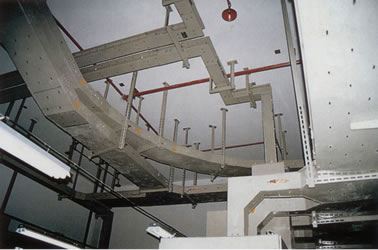

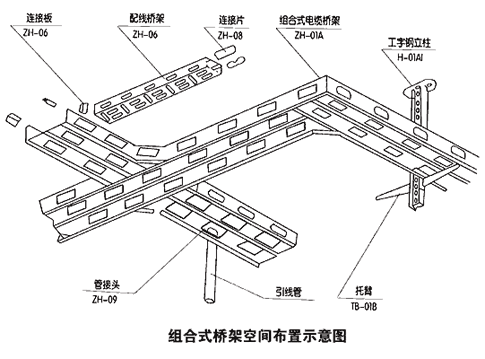

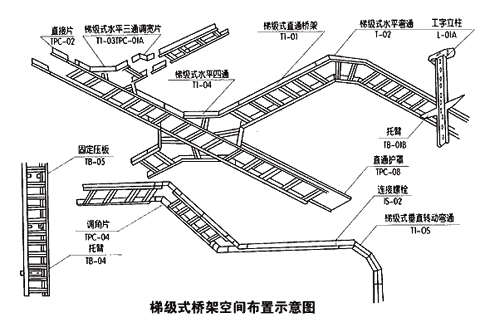

    XQJ系列电缆桥架的安装可因地制宜。可随工艺管道架空敷设；楼板，架下吊装；室内外墙壁．柱壁、遂道、电缆沟壁上的侧装，还可在露天立柱或支墩上安装、大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。
    XQJ系列电缆桥架可水平、垂直敷设；可转角、T字形、十字形分支；可调宽、调高。
（三）电缆在电缆桥架上的层次安排
    1、电缆桥架层次排列弱电流控制电缆在Z上层。接着一般控制电缆．低压动力电缆高压动力电缆依次往下排列。（见下表）。这种排列有利于屏蔽干扰、电力电缆冷却、方便于施工。
    2、各层电缆桥架层间距离为：
    控制电缆≥200mm
    动力电缆≥200mm
    机械化敷设电缆≥400mm

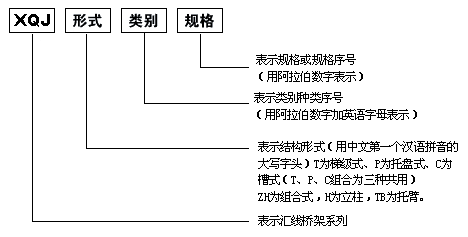

层次	电缆用途	采用电缆桥架型式及型号	电缆桥架断面
上 下	计算机电缆	带屏蔽罩的槽式或B型组合式电缆桥架XQJ-C或XQJ-ZH-01B
	屏蔽控制电缆	同上
	一般控制电缆	托盘式、A型组合式电缆桥架XQJ-P或XQJ-ZH-01A
	低压动力电缆	梯级式、托盘式、A型组合式电缆桥架XQJ-T1、P、ZH-01A
	高压动力电缆	带护罩梯级式、A型组合式电缆桥架XQJ-T、ZH-01A

（四）电缆桥架尺寸选择与计算
    电缆桥架的载荷G总的计算
    G总=n1q1+n2q2+n3q3
    式中：q1、q2、q3、……为各电缆每单位长的重量（Kg/m）
          n1、n2、n3、……为相应电缆的根数
          G应小于电缆桥架的允许载荷
    当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

三、 电缆桥架注意事项

    1、DQJ型电缆桥架装置的Z大截荷，支撑间距应小于允许截荷和支撑跨距。
    2、选择电缆桥架的宽度时应留有一定的备用空位，以便为今后增添电缆用。
    3、当电力电缆和控制电缆较少时，可用一电缆桥架安装，但中间要用隔板将电力电缆和控制电缆隔开敷设。
    4、汇线桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处，水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
    5、电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来与总接地干线相通。长距离的电缆桥架每隔30－50米接地一次。
    6、电缆桥架装置除需屏蔽保护罩外，在室外安装时应在其顶层加保护罩，防止日晒、雨淋。
对如需焊接安装时，焊件四周的焊缝厚度不得小于母体的厚度，焊口必须防腐处理。
