一、 产品介绍

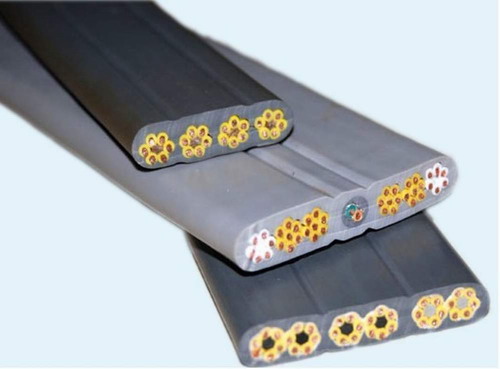

橡套扁平软电缆是专为电缆频繁弯曲场合设计制造的，如起重机械、行车等，电缆弯曲时不打结，折叠整齐。YB、YBF、YBZ三大类产品满足各种场合的需要。
二、 技术参数
1、交流额定电压：Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值
2、使用电压：交流系统：<1.1额定电压
直流系统：<1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/32028AQ001-91
三、 产品名称、用途
| 型号 |
名称 |
允许温升 |
适用范围 |
| YB |
天然丁苯绝缘和护套扁平软电缆 |
70°C |
室内无油污场所 |
| YBF |
天然丁苯绝缘和氯丁护套扁平软电缆 |
70°C |
室外及有油污场所
电缆具有不延燃性 |
| YBZ |
乙丙绝缘和氯丁护套扁平软电缆 |
70°C | |
|
| 型号 |
名称 |
主要用途 |
| YB |
移动扁形橡套电缆 |
作室内起重运输
机械电源线 |
| YBF |
非延燃性移动扁平形
橡套电缆 |
适用于户外接触油污场合具有耐气候性和非延燃性 |
| YBZ |
阻燃性扁形橡套电缆 |
同YBF具有阻燃性 | |
|
| 型号 |
截面mm² |
芯数 |
| YB |
1.5-2.5 |
3、4、5、7、8、10、12 |
| YBF |
4-6 |
3、4、5 |
| YBZ |
25-70 |
3、4 | |
四、技术参数
| 规格 |
导体结构 |
电缆参考数据 |
20°C Z小绝缘电阻MΩ |
| 外径上限（宽度×厚度） |
近似重量 |
20°C Z大直流电阻 |
| 芯数×截面积mm² |
根数、直径mm |
YB YBF YBZ
mm |
YB YBF YBZ
Kg/Km |
不镀锡
Ω/KM |
镀锡
Ω/KM |
YB YBF |
YBZ |
| 3×4 |
56/0.30 |
19.6×8.9 |
285 |
4.95 |
5.09 |
50 |
400 |
| 3×6 |
84/0.30 |
22.0×9.9 |
380 |
3.30 |
3.39 |
| 3×10 |
84/0.40 |
27.5×12.0 |
615 |
1.91 |
1.95 |
| 3×16 |
126/0.40 |
31.1×13.3 |
830 |
1.21 |
1.24 |
| 3×25 |
196/0.40 |
38.3×15.8 |
1230 |
0.78 |
0.795 |
| 3×35 |
276/0.40 |
42.8×17.6 |
1605 |
1.554 |
0.565 |
40 |
300 |
| 3×50 |
396/0.40 |
49.2×20.0 |
2205 |
0.386 |
0.393 |
| 3×70 |
360/0.50 |
55.6×22.5 |
2965 |
0.272 |
0.277 |
| 3×4+2×1 |
56/0.30+32/0.20 |
8.5×25 |
427 |
4.95 |
5.0 |
50 |
400 |
| 3×6+2×1 |
84/0.30+30/0.20 |
12×30 |
590 |
3.30 |
3.34 |
50 |
400 |
| 3×6+2×1.5 |
84/0.30+30/0.25 |
12×30 |
600 |
3.30 |
3.38 |
50 |
400 |
| 6×2.5+3×1.5 |
49/0.25+30/0.25 |
15×35 |
900 |
7.98 |
8.05 |
50 |
400 |
| 3×4+4×2.5 |
56/0.30+49/0.25 |
9×32 |
520 |
4.95 |
5.03 |
50 |
400 |
| 3×25+1×10 |
196/0.40+84/0.40 |
18×53 |
1800 |
0.78 |
0.81 |
50 |
400 |
| 3×16+1×6 |
126/0.40+84/0.30 |
15×43 |
1200 |
1.21 |
1.27 |
50 |
400 |
| 3×35+1×10 |
276/0.40+84/0.40 |
21×61 |
2500 |
0.554 |
0.56 |
40 |
300 |
| 3×50+1×10 |
396/0.40+84/0.40 |
24×65 |
3200 |
0.386 |
0.392 |
40 |
300 |
| 4×2.5 |
49/0.25 |
22.5×8.2 |
285 |
7.98 |
8.21 |
50 |
400 |
| 4×4 |
56/0.30 |
26.2×9.1 |
395 |
4.95 |
5.09 |
| 4×6 |
84/0.30 |
29.2×9.9 |
505 |
3.30 |
3.39 |
| 4×10 |
84/0.40 |
36.5×12.0 |
835 |
1.91 |
1.95 |
| 4×25 |
196/0.40 |
51.1×15.8 |
1665 |
0.780 |
0.795 |
| 4×35 |
276/0.40 |
57.0×17.6 |
2170 |
0.554 |
0.565 |
40 |
300 |
| 7×2.5 |
49/0.25 |
37.2×8.2 |
490 |
7.98 |
8.21 |
50 |
300 |
| 8×1.5 |
30/0.25 |
33.4×7.0 |
380 |
13.3 |
13.7 |
| 8×2.5 |
49/0.25 |
41.6×8.2 |
555 |
7.98 |
8.21 |
| 10×1.5 |
30/0.25 |
40.3×7.0 |
465 |
13.3 |
13.7 |
50 |
400 |
| 10×2.5 |
49/0.25 |
50.4×8.2 |
680 |
7.98 |
8.21 |
| 12×1.5 |
30/0.25 |
48.3×7.0 |
565 |
13.3 |
13.7 |
| 12×2.5 |
49/0.25 |
60.5×8.2 |
820 |
7.98 |
8.21 | |
