母线槽系列
产品名称：母线槽
详细信息



CMC-3A母线槽是我厂在吸收消化日本母线技术的基础上研制开发的第一代母线产品。

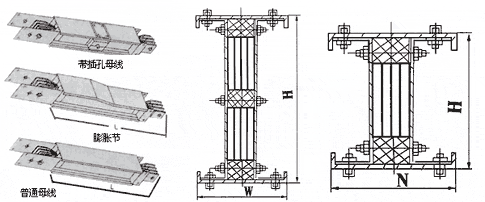

母线结构及电流等级表CMC-3A铝质母线

额定
电流		 每相母线
（mm)		 3线制 4线制 5线制
W
(mm)		 H
(mm)		 重量
kg/M		 W
(mm)		 H
(mm)		 重量
kg/M		 W
(mm)		 H
(mm)		 重量
kg/M
250 6×40 125 100 9 140 100 11 160 100 12
400   6×50     125   120 11 140 120 13 160 120 14
630 6×60 125 120 13 140 120 15 160 120 16
800 6×80 125 170 16 140 170 19 160 170 21
1000 6×100 125 170 18 140 170 23 160 170 26
1250 6×140 125 230 23 140 230 28 160 230 33
1600 6×170 125 230 29 140 230 31 160 230 36

CMC-3A铜质母线

额定
 电流		  每相母线
 (mm)		 3线制 4线制 5线制
W
  (mm)		 H
  (mm)		 重量
  kg/M		 W
 (mm)		 H
 (mm)		 重量
  kg/M		 W
 (mm)		 H
 (mm)		 重量
  kg/M
100 3×30 125  70 13 120 80 15 130 80 16.5
250 6×30 125 100 15 140 100 18 160 100 19.5
400 6×40 125 100 18 140 100 22 160 100 20.5
630 6×50 125 120 19 140 120 23 160 120 25
800 6×60 125 120 25 140 120 25 160 120 26
1000 6×80 125 170 30 140 170 31 160 170 34
1250 6×110 125 170 41 140 170 39 160 170 42
1600 6×150 125 230 44 140 230 51 160 230 54
2000 6×150 125 230 50 140 230 55 160 230 58
2500 6x185 125 260 57 140 260 63 160 260 67
3000 2×6×140 125 310 80 140 360 98 160 360 102
3500 2×6×170

 125

 520  88  140 520 110 160 520 115
4000 2×8×150 125 520 100 140 520 126 160 520 130

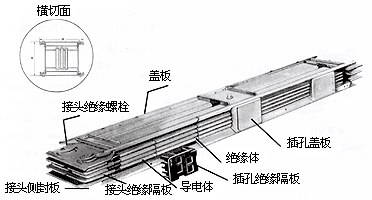

CFW-3A插接式高强度封闭母线槽

    本母线集空气与密集母线之优点，既能承受较强的电动力，又具较好的散热性能，大大提高了其载荷能力。加之外壳结构设计，采用成型机成型，使其具有非凡的支撑强度，可保证连接6m母线中心沿重70公斤的压力，跨度不超过15mm，觖决了大跨度安装无法支撑吊装的困惑。

母线功能单元代号表

代号 名称 代号 名称
PT 普通母线 P 膨胀节头
S 始端母线 BY 变容量接头
Z 终端盖 BX 调节接头
LS L型水平接头 SC 十字型垂直接头
LC L型垂直接头 ZS Z型水平接头
TS T型水平接头 ZC Z型垂直接头
TC T型垂直接头 SH 始端进线盒3

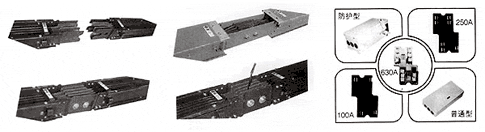

分岔母线

    分支电流≥250A以上采用分岔母与插接开关箱连接，可保证面接触的效果，更为安全。

    插接开关箱内装自动空气开关（型号可根据用户选择）确保分载，短路保护。规格为100A、250A、630A，整定值根据用户选择，并生产组合配电、动力插接箱。
    插接箱的插脚是重要的部件。本厂独有的工艺在插脚另加二块65猛弹簧钢片,确保插接200次以上仍具有良好的弹性接触。

插接箱外型尺寸表
电流 LXKXH
100A（轻型） 270×180×137
100A 410×240×130
250A 550×285×175
630A 700×320×190

CFW-3A插接式高强封闭母线槽

额定
电流
A

 3线制 4线制 5线制
W
  (mm)		 H
  (mm)		 重量
  kg/M		 W
 (mm)		 H
 (mm)		 重量
  kg/M		 W
 (mm)		 H
 (mm)		 重量
 kg/M
250 159 104 14 159 104 15 159 104 15.5
400 159 116 15 159 116 16.5 159 116 16.5
630 159 132 17 159 132 18.5 159 132 20
800 159 148 19 159 148 21 159 148 22.5
1000 159 188 20 159 188 22 159 188 24
1250 159 196 21.5 159 196 25 159 196 26
1600 159 216 24 159 216 27 159 216 30.5

CMW-3A铝质母线

额定
电流
A		 3线制 4线制 5线制
W
  (mm)		 H
  (mm)		 重量
  kg/M		 W
 (mm)		 H
 (mm)		 重量
  kg/M		 W
 (mm)		 H
 (mm)		 重量
  kg/
250 159 91 17 159 91 19 159 91 21
400 159 101 19 159 101 21.5 159 101 24
630 159 111 21 159 111 24 159 111 27
800 159 116 24 19 116 28 159 116 31.5
1000 159 141 26.5 19 141 32 159 141 35.5
1250 159 176 33.5 19 176 42 159 176 46
1600 159 196 41.5 159 196  45 159 196 59
2000 254 136 74 254 136 76 254 136 82
2500 254 165 75 254 165 90 254 165 104
3150 254 201 85 254 201  107 254 201 120

CFW-3A铜质母线

带插孔母线、插接箱

    本母线之特优功能，可在一米长度安排二个插口，如二面插口即达四个插口而不影响母线支撑强度。通过插接箱电流分支一插就可免遭电缆剥皮连接不安全之苦恼。如果你的产品、设备更换，将母线重新组合安装，母线插口分支始终达到你所需的位置。故使用母线配线可令您终身满意。
    密集型母线槽系螺栓连接法，任何人都能轻而易举地进行操作，但扭紧接头螺栓是母线连接的保证，630A以下母线力矩必须达到8kg，800A以上力矩必须达到12kg，紧固后的检验要求用0.01mm塞尺检查。

    插接箱是用户使用频繁，分支电流保护关键之部位。本厂插接箱具有必须分断开关，方可打开，关闭箱门及拔出式插入的防护功能，其性能可防止一切误操作行为。
    本插接箱插脚采用通用件，如用户需增大分支电流，可在原箱增加插脚，更换开关即可。此外，插脚附有二块65锰弹簧钢片，确保插接200次以上仍具有良好的弹性接触。
    本插接箱结构可在外并可变换方位操作，也可购买本厂操作纵杆，用户可在地面直接方便地分、合开关。
